金属屑压块机液压系统的原理和类型选型
作者来源:ylmyh 发布时间: 2020-01-19 10:17
导读:压块机由收料、压料工作台、压块机构和最后的推出结构组成。液压金属屑压块机的所有动作均由液压缸完成,是一套全液压设备。金属屑在完成挤压后,形成高密度的压块。

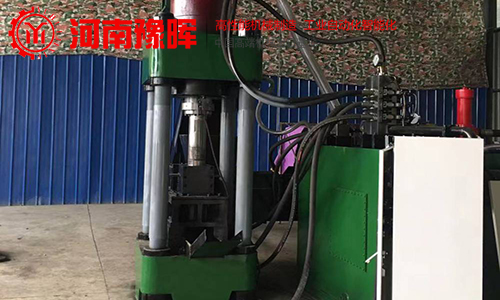

压块机由收料、压料工作台、压块机构和最后的推出结构组成。液压金属屑压块机的所有动作均由液压缸完成,是一套全液压设备。金属屑在完成挤压后,形成高密度的压块。
液压机作为一种通用的无削成型的加工设备,其工作原理是利用液体的压力来传递能量,完成各种压力的加工。其工作特点是:第一,动力传动是“柔性”传动,它不像机械加工设备的样动力传动系统那么复杂。这种驱动原理避免了机器过载;二是液压机拉伸过程中只有单一的直线驱动力,没有“成角的”驱动力,这使加工系统具有较长的生命周期和较高的工件成品率。液压机有三种基本动作模式:单动、双动和三动。
在单动方式下,压头(或滑板)作为移动部件单向完成压制过程。这种工作方式没有压边装置。单动压力机主要用于薄型工件的成形,适用于卷材、带型材料。
双动型压力机有两个移动部件:滑板(或冲头)和模板。其工作过程是将冲头(或滑板)自上而下拉伸冲料,模板作为固定压板。模板经压制成型后,可实现打料顶出功能。模板压力可根据材料和工件的特征参数进行调整。
在三动型压力机中,深拉伸滑块和压边滑块从上往下移动,通过模板实现打料动作。但是,模板也可以用作压边块,以实现特殊的成型操作。这种压力机也可作为双动机。由于内滑板与压边块相关连,所以成形压力和压边力构成了整个系统的总负载。根据机架结构,液压机可分为梁柱式、组合框架型、整体框架式、单臂式等。根据功能,液压机可分十种:手动液压机、锻造液压机、冲压液压机、一般用途液压机,校准、压装液压机、层压液压机、挤压液压机、压制液压机、打包压块液压机和专用液压机。各种类型压块机发展迅速,如金属屑压块机、橡胶压块机、秸秆压块机等,已广泛应用于各个部门。
