基于金属废料的压块机液压系统设计

分享到:
作者来源:ylmyh       发布时间: 2020-01-19 11:06
导读:在工业生产中,经常会产生一些金属废料,如铁屑、铝屑等。如何回收这些金属废料,降低企业的生产成本和环境污染这就显得尤为重要。

在工业生产中,经常会产生一些金属废料,如铁屑、铝屑等。如何回收这些金属废料,降低企业的生产成本和环境污染这就显得尤为重要。金属屑压块机作为一种旧金属废料压制机器,能将金属废料压块成形,为相关企业提供合适的回炉材料,对改善企业生产环境,降低工人劳动强度、提高人们的环保意识具有十分重要的作用。金属屑压块机主机采用多缸联动结构,包括5个液压缸,1个主缸、2个侧缸、1个盖缸和1个翻转缸。主液压缸推动压头前后往复运动,侧缸推动压头做左右往复运动,盖缸带动盖板开闭,翻块缸推动翻块机树做翻转运动。

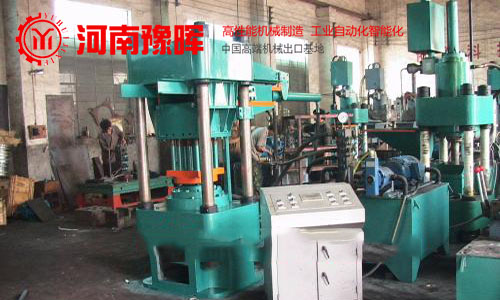

金属屑压块机

       液压系统设计
       液压系统作为金属屑压块机的重要驱动机构,主要用于使压力机完成废金属的挤压、盖压、翻料等动作,主要由液压缸、油泵、油压马达和各种阀门组成。

       主液压缸动作流程如下:
       第-次进给: 进油路:液压泵- +单向阀-→换向阀(左位) - +换向阀- +调速阀→主液压缸左腔;回油路:主液压缸右腔- +换向阀- +电磁换向阀(左位) - +溢流阀-→油箱。

金属屑压块机

       第二次进给; 进油路:液压泵→单向阀-换向阀 (左位) - +换向阀- +调速阀- +换向阀- +主液压缸左腔;回油路;主液压缸右腔- +换向阀-→电磁换向阀(左位)→溢流阀-→油箱。

       退回: 进油路:液压泵-→单向阀→换向阀 (右位)-+换向阀→调速阀→主液压缸右腔;回油路:主液压缸左腔- +换向阀- +换向阀(右位) - →溢流阀-→油箱。

       快退:进油路:液压泵→单向阀→换向阀(右位) - →换向阀→主液压缸右腔;回油路:主液压缸左腔- +换向阀- >换向阀 (右位)-+换向阀-→换向阀+主液压缸右腔。
