废铁皮破碎机

废铁皮破碎机

废铁皮的回收过程中需要经过破碎处理。目前市面上的废铁皮破碎机体积大、结构复杂、不便于撤运,而且维修和维护的成本高,由于多采用压力破碎,很难使废铁皮破碎得充分均匀。现提供一种结构简单、便千搬运、效率高的废铁皮破碎机。
应用领域

废旧金属

适用物料

废铁皮,废钢,铁屑钢屑等

全国24小时销售热线:

0371-5501 8888

废铁皮破碎机

  技术领域

  本实用新型属于工业机械领域,尤其涉及一种废铁皮破碎机

  背景技术

  废铁皮的回收过程中需要经过破碎处理。目前市面上的废铁皮破碎机体积大、结构复杂、不便于撤运,而且维修和维护的成本高,由于多采用压力破碎,很难使废铁皮破碎得充分均匀。

  发明内容

  本实用新型为解决公知技术中存在的技术问题而提供一种结构简单、便千搬运、效率高的废铁皮破碎机。

  本实用新型为解决公知技术中存在的技术问题所采取的技术方案是一种废铁皮破碎机,包括破碎框和压板,所述破碎框一侧安装有电机,所述电机与转轴相连,所述转轴上焊有破碎刀片,所述破碎框底部开有破碎空隙。

  进一步,所述破碎框两侧焊有仄板,所述破碎框后侧开有出料日。

  进一步,所述压板下方N有支撑腿。

  附图说明

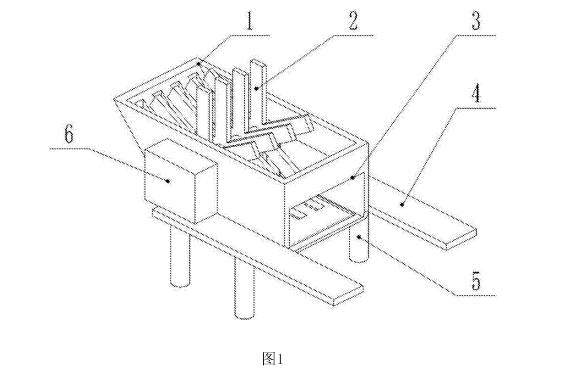

  1、图1是本实用新型实施例提供的整体结构示意图。

结构图1

  2、图2是本实用新型实施例提供的破碎框的结构示意图。

结构图2

  3、图3是本实用新型实施例提供的转轴和破碎刀片的结构示意图。

结构图3

  4、图中:1、破碎框:2,破碎刀片;3、出料口:4、压板:5、支撑腿:6、电机;7、破碎空隙;8.转轴。

  具体实施方式

  为能进一步了解本实用新型的发明内容、特点及功效,兹列举以下实施例,并配合附图详细说明如下。

  下面结合图1-3对本实用新型的废铁皮破碎机的结构作详细的描述。一种废铁皮破碎机,包括破碎框l和压板4,所述破碎框1一侧安装有电机6,所述电机6与转轴8相连,所述转轴8上焊有破碎刀片2,所述破碎框1底部开有破碎空隙7,所述破碎框1两侧焊有压板4,所述破碎框l后侧开有出料口3,所述压板4下方焊有支撑腿5。

  以上所述仅是对木实用新型的较佳实施例而已,并非对本实用新型作任何形式上的限制,凡是依据本实用新型的技术实质对以上实施例所做的任何简单修改,等同变化与修饰,均属于本实用新型技术方案的范围内。

突出优势

       本实用新型具有的优点和积极效果是:本实用新型通过破碎刀片和破碎空隙的组合,使废铁皮在于破碎刀片和破碎空隙接触时表面受到很大的剪切力,使废铁皮很容易就能破碎:压板的设置便于出料,当废铁皮破碎完成后,压住压板。就可以很方便的将破碎后的废铁皮清理干净;整体上结构简单、便于搬运、效率高。

工作原理

       工作原理:本实用新型通过破碎刀片2和破碎空隙7的组合,使废铁皮在于破碎刀片2和破碎空隙7接触时表面受到很大的剪切力,使废铁皮很容易就能破碎:压板4的设置便于出料,当废铁皮破碎完成后,压住压板4,就可以很方便的将破碎后的废铁皮清理干净:整体上结构简单、便于搬运、效率高。

技术参数

参数
