废钢金属破碎机的上筛板调节机构

　　一种废钢金属破碎机，尤其是涉及到一种废钢金属破碎机的上筛板调节机构，主要应用于对废钢铁、报废汽车、家用电器等再生大型物料的破碎。属于废钢加工机械的技术领域。

　　背景技术

　　目前国内现有的大型废钢金属破碎机，其都有下筛板，物料破碎后达到一定细小粒度的废钢，通过下筛板孔出料到排料口 ;还有一种破碎机，既有下筛板，在上箱体上部还设有上筛板，上、下筛板均能出料，但该二种型式的筛板都不能进行出料调节。而现在用户需要对物料处理量和出料的粒度进行调节，加工出自己需要的破碎物料。

　　发明内容

　　为克服现有技术之不足，提出一种废钢金属破碎机的上筛板调节机构，能对上筛板打开与闭合进行调节，通过控制破碎出料量，进而控制破碎腔内压力大小，获得所需要密度大小的破碎废钢。本发明具有结构简单、调节方便的特点。

　　废钢金属破碎机的上筛板调节机构，包括有上筛板、盖板体和调节油缸。盖板体又由上盖板和侧板组成，侧板与上盖板垂直固定。盖板体下部一侧安装有转动销轴，侧板上端有一铰接支座与调节油缸相铰接。密闭时，上盖板与上筛板相贴合。需要从上筛板出料时，调节油缸动作，带动盖板体围绕转动销轴旋转，从而使盖板由闭合旋转打开，根据需要打开到一定角度。

　　废钢金属破碎机的上筛板调节机构其优点是，通过该机构调节作用，能根据用户需要，有效地控制废钢出料密度，调节加工出物料的品质。

　　附图说明

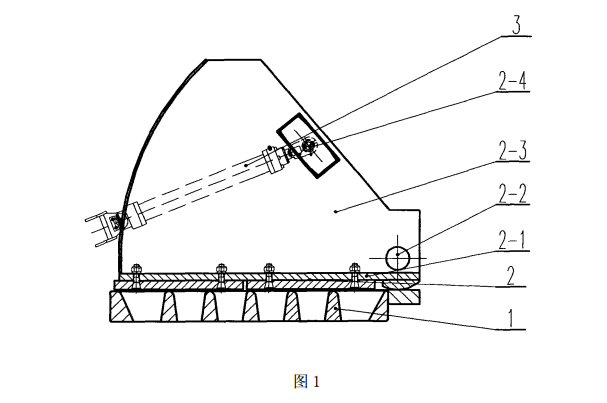

　　上图1是实施本发明中盖板与上筛板处于闭合状态下的结构示意图。

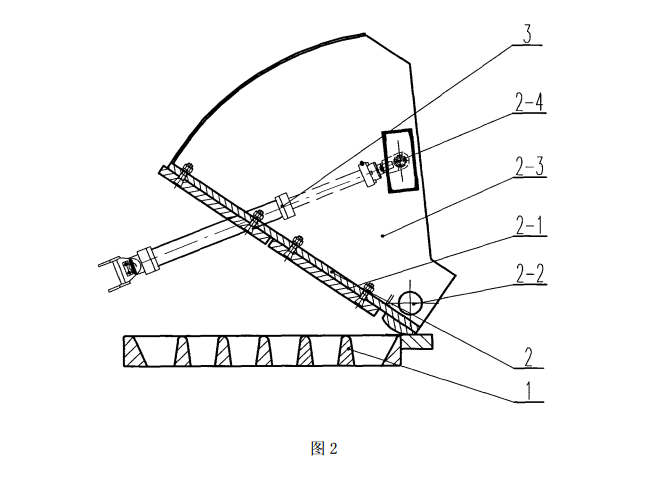

　　下图2是实施本发明中盖板与上筛板之间打开一定角度时的示意图。

　　图中：1、上筛板 ;2、盖板体 ;3、调节油缸。
